UTK - USB, FireWire, Bluetooth, IrDA
1. USB:

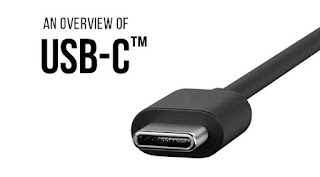

2. USB typ-C posiada 24 piny. Jest symetryczne, małe, zwarte, symetryczne, ma zamiar zastąpić wszystkie USB i inne złącza (jeden port do zasilania, przesyłania sygnałów dzięki czterem szynom danych tj. HDMI, DisplayPort), USB typu C opisuje tylko kształt i fizyczne cechy złącza.
- Full Duplex (transmisja dwukierunkowa)
- interfejs szeregowy
- hot plugging (podłączanie i odłączanie przy włączonym zasilaniu
- Plug`n`Play
- Interfejs: USB 1.0, 2.0, 3.0
- ilość pinów (4 lub 5)
- tryby pracy: 1.0 - LowSpeed (1,5 Mbps), 2.0 - Full Hi-Speed (480 Mbps), 3.0 - SuperSpeed (5 Gbps), 3.1 (10 Gbps)
- USB 3.1 ma turkusowy kolor (oznaczenie), a USB 3.0 - błękitny kolor
- USB 3.1 pozwala na zasilanie przez USB (nawet 100W mocy) przez Power Delivery 2.0
- USB 3.1 i 3.0 posiadają kompatybilność wsteczną
- obciążalność napięciowa: USB 1.1/2.0 --> 2,5W, USB 3.0 --> 4,5W
- maksymalna liczba urządzeń do podłączenia: 127
USB 3.1 pozwala na ładowanie urządzeń podłączonych do komputera z natężeniem 5A pod napięciem 20V.
3. FireWire - złącze szeregowe do podłączenia urządzeń multimedialnych, kable: 6 lub 4 żyłowe, szybkość przesyłania danych: do 3200 Mb/s, kabel max 4,5m, max 63 urządzenia do podłączenia
Mamy 2 odmiany: A i B. Różnią się one szybkością transmisji.
Możliwości: Plug'n'Play, Hot Plug, Full Duplex.
Zasilanie 12V lub 30V, moc do 60W.
4. Bluetooth - do komunikacji między urządzeniami (np. przesyłanie danych). Określana jest standardem 802.15.1.
Są 3 klasy nadawcze:
a) klasa 1 - moc: 100mW, do 100m
b) klasa 2 - 2,5mW, do 10m
c) klasa 3 - 1mW, do 1m
EDR pozwolił na zwiększenie transferu teoretycznego.
Architektura:
Podstawową jednostką jest piko sieć (pikonet), zawierająca węzeł typu master i max 7 węzłów typu slave. Pikosieci mogą być połączone przy pomocy węzła typu Bridge. Takie sieci nazywamy scatternet.
5. IrDA to transmisja danych w zakresie fal podczerwieni. (Standardy SIR, FIR; maksymalna ilość urządzeń do podłączenia: 2 - urządzenia "muszą się widzieć")
